Siedem podstawowych części ciągnika rolnego
Ciągnik rolny składa się z siedmiu kluczowych systemów:
Silnik (wytwarzanie energii)
Transmisja (transmisja mocy na koła i WOM)
Podwozie (wsparcie strukturalne)
Układ hydrauliczny (jednostka energetyczna i jednostka kierownicza)
PTO (działające akcesoria zewnętrzne)
System sterowania (interfejs operatora)
Układ elektryczny (funkcje uruchamiania i monitorowania)

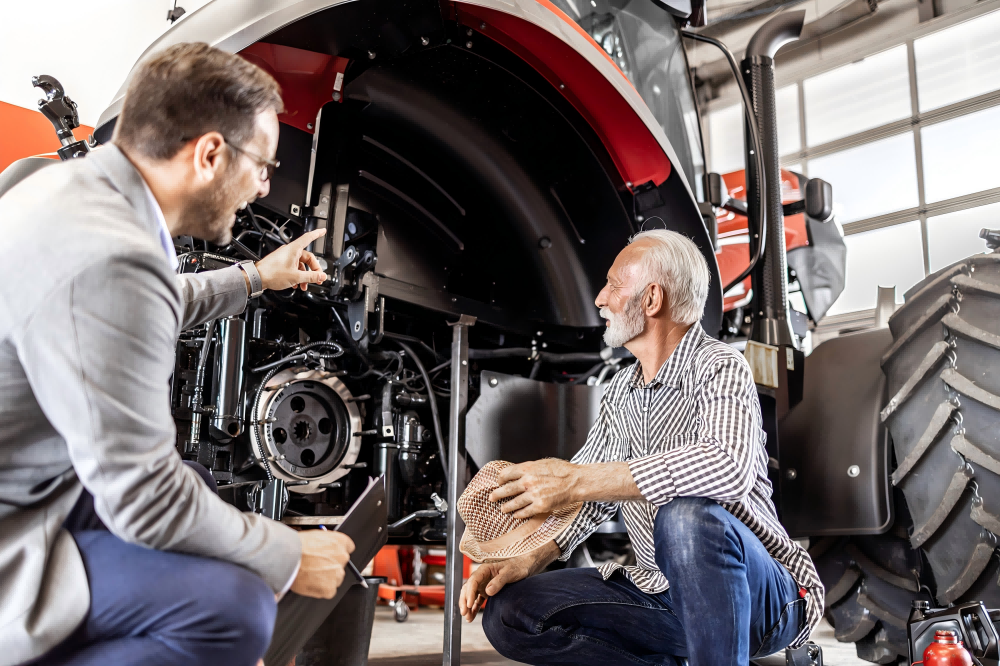

1 、 Silnik - źródło zasilania
Silnik jest sercem mini ciągnika, zapewniającego moc PTO do prowadzenia kół, obsługi systemu hydraulicznego i uruchamiania narzędzi rolniczych.
Rodzaje silników ciągników rolnych
1. Silnik wysokoprężny (najczęściej)
Ze względu na wyższą moc momentu obrotowego, trwałość i oszczędność paliwa jest stosowana w nowoczesnym ciągniku rolniczym.
Modele mini ciągników o dużej mocy zwykle wykorzystują 4-cylindrowe lub 6-cylindrowe silniki wyposażone w turbodoładowanie.
Zgodne z końcowymi standardami emisji poziomu 4, wymagające zastosowania selektywnej redukcji katalitycznej (SCR) lub recyrkulacji gazu spalin (EGR).
2. Silnik benzynowy (mniej powszechny)
Znalezione w starszych modelach i mini ciągniku.
Zapewnia szybszą prędkość początkową, ale nie ma momentu obrotowego i wydajności oleju napędowego.
3. Silniki elektryczne i hybrydowe (Emerging Technologies)
Znalezione w małym ciągniku i wyspecjalizowanych aplikacjach.
Osiągnij niższą emisję i cichszą działalność.
Kluczowe elementy silnika
Układ paliwowy: w tym wtryskiwacze paliwa, pompy paliwowe i filtry do dostarczania czystego paliwa.
System chłodzenia: Użyj chłodnicy, chłodziwa i pompy wodnej, aby zapobiec przegrzaniu silnika mini ciągnika.
System smarowania: Olej krążący w celu zmniejszenia tarcia i zużycia.
Układ wlotu i wydechu powietrza: Filtruj przychodzące powietrze i wyczerpują gaz wydechowy przez tłumik lub system kontroli emisji.
2 、 System transmisji - dostarcza zasilanie do kół i WOM
-System skrzyni biegów przesyła moc silnika na koła i wałek mocy (PTO), umożliwiając ciągnik rolny skuteczne poruszanie i obsługę narzędzi rolniczych.
Typ propagacji
1. Ręczna transmisja
Użyj dźwigni sprzęgła i przekładni, aby wybrać prędkość i moment obrotowy.
Zapewnia bezpośrednie przesuwanie mechaniczne, ale wymaga większego wkładu mocy.
2. Transmisja wahadłowa lub synchroniczna transmisja wahadłowa
Szybki sprzęt do przodu i do tyłu można osiągnąć bez całkowitego rozłączania sprzęgła.
Nadaje się do prac ładowania ciągników rolnych oraz powtarzających się zadań ruchu do przodu i do tyłu.
3. Hydrostatyczna transmisja (HST)
Wykorzystaj ciśnienie płynów, aby płynnie zmienić prędkość bez potrzeby manualnego zmiany biegów.
Powszechnie obserwowany na wielofunkcyjnym i mini ciągniku, łatwy w obsłudze.
4. Ciągle zmienna transmisja (CVT)
Zapewnij nieograniczoną kontrolę prędkości, aby osiągnąć maksymalną wydajność.
Używany do precyzyjnych operacji terenowych zaawansowanych technologicznie na dużą skalę ciągnika rolnego.
System różnicowy i końcowy napędu
Różnica rozkłada zasilanie na tylne koła, aby zapewnić płynne obracanie.
Ostateczne przekładnie przekładni zwiększa moment obrotowy mini koła ciągnika, aby osiągnąć lepszą przyczepność.
Niektóre mini ciągnik są wyposażone w zróżnicowane zamki, aby zapobiec poślizgnięciu się kół w błotnistych warunkach.
3. Podwozie - strukturalne ramy
-Podwozie służy jako ogólne wsparcie dla mini ciągnika, wspierając wszystkie układy mechaniczne i hydrauliczne.
3 、 Funkcja podwozia
Aby pomieścić silnik, przekładnię, układ hydrauliczny i osie ciągnika rolnego.
Może wytrzymać wysokie obciążenia i wibracje.
Chroń elementy wewnętrzne przed uszkodzeniem zewnętrznym.
Typ podwozia mini ciągnika
1. Pełna ramka (dla ciężkiego mini ciągnika)
Bardziej trwałe i solidne, zmniejszając nacisk na wewnętrzne komponenty.
2. Połowa ramy lub bezramowa (dla wielofunkcyjnego i kompaktowego ciągnika)
Silnik i skrzynia biegów, jako komponenty konstrukcyjne, zmniejszają wagę.
4 、 System hydrauliczny - zapewnia moc akcesoriów i sterowania
-System hydrauliczny zapewnia energię do podnoszenia, sterowania i sprzętu zewnętrznego przez płyn pod ciśnieniem.
Kluczowe składniki hydrauliczne
Pompa hydrauliczna - wytwarza ciśnienie płynu (w galonach GPM na minutę).
Zawór sterujący - prowadzi olej hydrauliczny do akcesoriów i układu sterującego.
Cylinder hydrauliczny - przekształca ciśnienie płynu w ruch liniowy, aby osiągnąć podnoszenie i ruch.
Hydrauliczny zbiornik olejowy i filtruje - przechowuj płyny i usuń zanieczyszczenia.
Typowe funkcje hydrauliczne
Zapewnij moc mini ładowarom front-end, koparki i trzypunktowe zawiesiny.
Hydrauliczny zdalny sterowanie dla obsługi narzędzi zewnętrznych.
Zapewnij płynne i responsywne sterowanie.
5 、 Jednostka mocy (PTO) - jednostka napędowa
-PTO przenosi zasilanie silnika do zewnętrznego sprzętu mini ciągnika, takiego jak kosiarki trawnikowe, pralenia i ślimaki
Typ PTO
1. PTO skrzyni biegów zatrzymuje się, gdy sprzęgło jest zaangażowane.
2. PTO w czasie rzeczywistym - działa niezależnie od transmisji.
3. Niezależne PTO (IPTO) - Całkowicie kontrolowane przez przełączniki lub dźwignie.
Standardowa prędkość PTO
540 RPM (używane do większości narzędzi rolniczych).
1000 obr / min (dla sprzętu o dużej mocy).
Wałek PTO i środki bezpieczeństwa
Należy zapewnić właściwą ochronę wału WOM, aby zapobiec wystąpieniu wypadków.
Niektóre ciągniki rolnicze oferują średniej wielkości WOM dla kosiarków na brzuch.
6 、 System sterowania - interfejs operatora
System kontroli ciągników rolniczych pozwala operatorowi skuteczne prowadzenie, zmieniające biegi i obsługę narzędzi rolniczych
Układ sterujący ciągnikiem rolnym
Wspomaganie kierownicy (pomoc hydrauliczna) - zmniejsza siłę kierowniczą.
Ręczne sterowanie - znalezione w starszych lub tańszych ciągnikach rolnych.
kontrola operatora
Przepustnica (kontrola ręki i stopy) - dostosuj prędkość silnika.
Przekładnie i dźwignia przekładni transferu - Zmień ustawienia skrzyni biegów.
Trzy punktowe sterowanie zawieszeniem - podnoszenie i obniżenie załączników.
Hydrauliczna dźwignia zdalnego sterowania - obsługuj zewnętrzne narzędzia hydrauliczne.
Przełącznik/dźwignia zaangażowania PTO - Uruchom i zatrzymaj zasilanie PTO.
7 、 Układ elektryczny - zapewnienie mocy dla podstawowych funkcji
-Elektryczne zarządzanie systemem dla rozruchu, oświetlenia i kontroli elektronicznej
Kluczowe elementy elektryczne
Bateria - zapewnia energię do uruchamiania mini ciągników i urządzeń elektronicznych.
Generator prądu przemiennego - ładuje akumulator i zapewnia energię elektryczną.
Silnik początkowy - Uruchom silnik podczas uruchamiania mini ciągnika.
Bezpieczenia i przekaźniki - chronić mini obwody ciągników przed przeciążeniem elektrycznym.
Wiązka przewodów - łączy wszystkie komponenty elektryczne.
Pulpit nawigacyjny i instrumenty
Miernik RPM - wyświetla prędkość silnika.
Paliwo i termometr - Monitoruj ilość paliwa i układ chłodzenia.
Ostrzeżenie światła i kody błędów - ostrzeżenie operatorów ciągników rolnych o potencjalnych problemach.
streszczać
Zrozumienie tych komponentów może poprawić konserwację, rozwiązywanie problemów i wydajność operacyjną. Czy chcesz poznać bardziej szczegółowe informacje na temat planów konserwacji ciągników rolnych lub typowych problemów związanych z rozwiązywaniem problemów?
